东风天锦EQ1120GA运输车越野车军用运兵车
2016-01-17
购买咨询 | contact us | |
技术部:易先生 | 销售部:冯女士 |
手机:13711755853 | 手机:18890720334 |
song@sagelin.com | cooperation@sagelin.com |

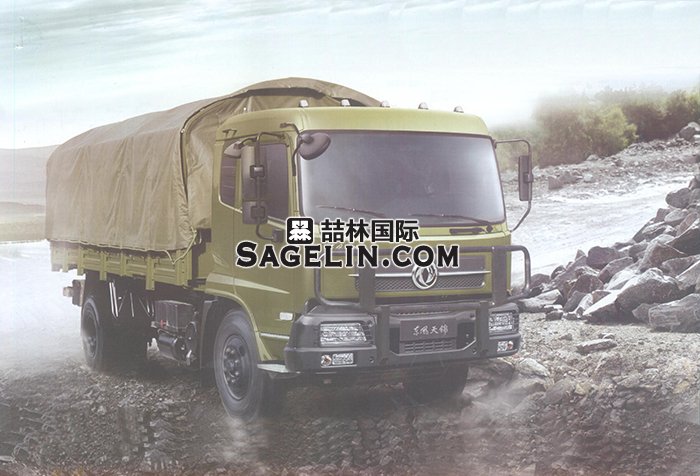

东风天锦EQ1120GA新型运兵车代替153型老款运兵车正式入伍。根据部队发展需要,东风二汽研发新型运兵车,达到部队的最新标准和要求。
全面继承东风40多年军车越野车制造经验,动力总成匹配合理,生产技术成熟稳定,整车车辆全面通过军检。
✯发动机采用低温预热装置、燃油加热系统、超级电容、180A.h低温蓄电池,可在-41 ℃低温环境下起动.
✯供油系采用两个油箱,主油箱容积160L、副油箱容积为80L ,续驶里程1200km。
✯驾驶室采用二级踏步,驾驶室内设两个枪架,驾驶室前端装有1个防空灯,车架后端装有2个防空灯。前大灯、雾灯及驾驶室后窗加装有防护网。
✯车箱为高栏板铁木混合结构,两侧边板不可开启,可翻转为简易长排坐凳,配备两点式安全带,后板可翻下,装有可翻转上车爬梯。车箱中部和后部各装有两根可调预紧力的链条。车箱底板装有固定锹、镐等土木工具的工具箱。采用标准组合式蓬杆结构,蓬杆可集中放置。
✯采用4mm钢板压制成型的保险杠;采用整体式可翻转前防撞装置.
✯机油桶、水桶、防滑链、蓬布、工具箱等附件,适应部队野外使用及冰雪路面行驶要求。
✯装配牵引连接装置:牵引钩(前/后)、电连接器、挂车制动阀、气制动连接器。
✯应急电源插座、侧标志灯总成、后尾灯总成(LED )。
✯整车主要性能参数:
项目名称 | 参数 | |
动力性 | 比功率(kW/T) | 12.8 |
最高车速(Km/h) | 107 | |
最大爬坡度(%) | 44 | |
经济性 | 限定工况下燃油消耗量(L/100Km) | 18 |
制动性 | 初速30Km/h制动距离(m) | 8 |
初速65Km/h制动减速度(m/s²) | 6.5 | |
驻坡度(%) | 20 |
✯整车主要总成结构及技术特性参数:
项目名称 | 参数 | |
发动机(国三排放) | 型号 | ISDe210 30 |
型式 | 四冲程、水冷、直六、增压、电控柴油机 | |
缸径X冲程(mm) | 107x124 | |
排量(L) | 6.7 | |
额定功率(km/rpm ) | 155/2500 | |
最大扭矩(N.m/rpm ) | 800/1200-1700 | |
最低比油耗(gAw.h ) | 197 | |
离合器 | 型式 | φ395膜片弹簧式 |
操纵方式 | 液力远距离操纵,气压式服助力 | |
变速器 | 型式 | DF6S900型,六档机械操纵式 |
操纵方式 | 软轴操纵 | |
速比 | 6.938,3.996,2.32,1.493,1,0.814;6.188 ( R ) | |
转向系统 | 方向盘 | 夕卜径460mm ,高度+倾斜角度调节,左置 |
转向器 | 整体式动力转向器 | |
车桥 | 前桥 | 整体式,锻压成型,"工"字形断面,4.5吨级 |
后桥 | 整体铸造桥壳,单级双曲线齿轮式减速器,9吨级,速比5.29 | |
悬架 | 钢板弹簧式,前悬架装有双向作用的液压筒式减振器,后悬架装有副钢板弹簧 | |
车轮 | 轮胎型式 | 9.00R20午线轮胎 |
轮辋型式 | 7.00T-20 | |
轮胎气压 | 前900kPa/后900kPa | |
驾驶室 | 平头式、可前翻、单排座、乘员3人,带卧铺,带暧风装置、空调. | |
车箱 | 铁木混合结构,边板带座凳,内部尺寸4800x2294x900mm | |
电气仪表 | 线路电压 | 24V |
仪表 | 全新指针式带小液晶屏 | |
蓄电池 | 两个12V、180A.h蓄电池串联 | |
发电机 | 28V , 70A | |
起动机 | 24V , 6Kw |

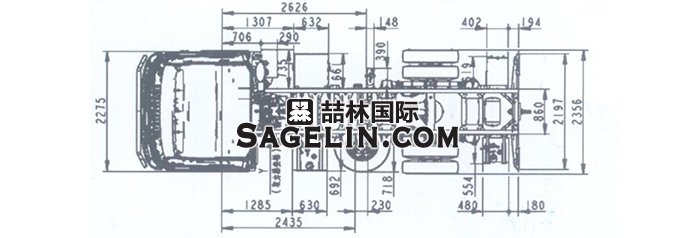

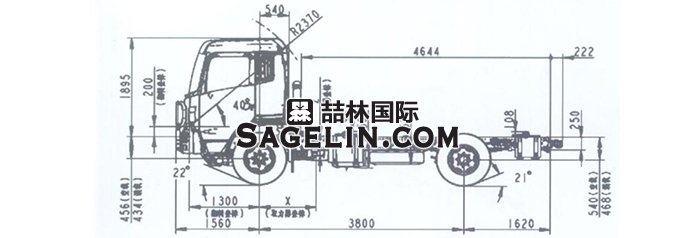

✯底盘布置
(取力器法兰中心相对整车坐标原点位置)
X | Y | Z |
1058 | -247 | -334 |
(可选取力器及相应参数)
取力器型号 | 4205010-90650 |
总速比 | 1.2 |
输出旋转方式 | 与发动机反向 |
输出方式 | 法兰式 |
最大输出扭矩 | 500N.m |
操纵方式 | 远距离电控气操作 |
✯整车主要结构、技术特性参数:
项目名称 | 参数 | ||
驱动形式 | 4×2 | ||
尺寸参数 | 长(mm) | 7310 | |
宽(mm) | 2495 | ||
高(mm) | 蓬布顶(空载) | 3450 | |
驾驶室顶(空载) | 2840 | ||
轴距(mm) | 3800 | ||
前轮距/后轮距(mm) | 1880/1800 | ||
通过性参数 | 前悬/接近角(mm/∘) | 1560/22 | |
后悬/离去角(mm/∘) | 1950/19 | ||
最小离地间隙(mm) | 240 | ||
最小转弯直径(m) | 16 | ||
质量参数 | 装载质量(kg) | 6000 | |
整备质量(kg) | 6160 | ||
前轴荷/后轴荷(kg) | 3230/2930 | ||
满载质量(kg) | 12355 | ||
前轴荷/后轴荷(kg) | 4255/8100 | ||
牵引质量(kg) | 6000 |
